Описание проекта

Несмотря на распространение широкополосного кабельного доступа к интернету, технологии подключения к сети через сети сотовых операторов остаются достаточно популярным решением на отечественном рынке и для стационарных установок. Основных сценариев в данном случае три — временная организация локальной сети, работа на площадках, где кабеля нет или он очень дорог, а также резервирование проводного канала. Развитие сетей четвертого поколения за последние годы позволяет во многих случаях говорить о том, что и по беспроводному соединению можно получить высокую скорость доступа — на уровне нескольких десятков мегабит в секунду, сравнимую с кабельными вариантами. Однако конечно не стоит считать такой подход лучшим во всех ситуациях. Кроме плюсов в скорости установки и запуска, а также мобильности, есть у него и минусы — например, отсутствие стабильности реальной производительности канала и более высокая стоимость.

Huawei E5180

Мы уже рассматривали несколько беспроводных роутеров со встроенным модемом компании Huawei, которая является одним из самых сильных игроков в этом сегменте. В частности, мобильную модель Huawei E5776 и стационарное решение Huawei B880 . В этом материале мы познакомимся с устройством, которое, в некотором смысле, можно считать находящимся между этими категориями — роутером Huawei E5180. Эта модель, дизайну корпуса которой явно уделялось внимание, рассчитана на использование дома и в небольших офисах. Устройство поддерживает подключение к интернету через сети 2G/3G/4G и имеет встроенный SIP-клиент для организации телефонной связи.

Комплект поставки

На тестирование был предоставлен образец устройства, так что про упаковку и комплектацию точной информации нет. Скорее всего, поставка будет состоять из роутера, внешнего блока питания (12 В 1 А), сетевого патч-корда, краткой печатной документации и гарантийного талона. В нашем случае был только БП и кабель («плоский» вариант голубого цвета).

Huawei E5180

К сожалению, данный производитель редко предоставляет информацию о моделях на своем сайте, так произошло и с этим роутером — он обнаружился только в фирменном интернет-магазине. В разделе техподдержки данная модель тоже неизвестна.

Внешний вид и технические характеристики

Роутер имеет оригинальный корпус в виде небольшой башни, выполненный из белого глянцевого пластика. Размеры устройства составляют 70?70?110 мм. Верхняя крышка выступает также в роли выключателя питания и подсветки, которая идет по рамке крышки. Здесь же можно заметить и отверстия вентиляции.

Huawei E5180

На переднем торце расположены миниатюрные индикаторы статуса соединения с провайдером и беспроводной сети. Сзади находится сетевой порт на 100 Мбит/с со встроенными светодиодами для подключения клиента, порт для подключения телефонного аппарата и вход блока питания.

Huawei E5180

На дне, имеющем резиновую вставку, кроме решеток вентиляции, установлен слот для карт Micro-SIM и скрытая кнопка сброса. Здесь же находится наклейка с параметрами доступа к беспроводной сети роутера. В целом внешний вид устройства и качество изготовления производят очень хорошее впечатление.

Huawei E5180

К сожалению, данная компания, несмотря на производство действительно качественного сетевого оборудования, очень мало внимания уделяет их информационному сопровождению. На сайте в разделе техподдержки нет никаких документов о данном устройстве, а некоторые характеристики можно узнать только на страничке фирменного интернет-магазина.

Роутер обеспечивает подключение к интернету только через мобильных операторов. Устройство поддерживает работу в сетях второго, третьего и четвертого поколений. Для тестируемой модификации E5180s-22 заявлена поддержка GPRS, EDGE, HSDPA, HSPA+, HSUPA и LTE со скоростями подключение до 150 Мбит/с. Для сетей четвертого поколения поддерживаются диапазоны Band 1, 3, 7, 8, 20 и 38. На сотовом модуле нет блокировки, так что использовать можно SIM-карты любых отечественных операторов.

Для подключения клиентов используется один 100 Мбит/с проводной порт и встроенный беспроводный контроллер с поддержкой стандартов 802.11b/g/n в диапазоне 2,4 ГГц и максимальной скоростью подключения 144 Мбит/с. Заявлена возможность обеспечить до 32-х одновременных соединений, но не указано относится ли это только к Wi-Fi или всему локальному сегменту.

В тестировании использовалась заводская прошивка версии 21.270.05.01.00. Несмотря на наличие пункта онлайн-обновления в меню, нам еще ни разу не удавалось увидеть работу этой функции для моделей Huawei — все попытки сообщали, что никаких обновлений нет и установлены самые последние версии.

Настройка и возможности

Для начала работы с устройством достаточно установить SIM-карту и подключить блок питания. Название и пароль беспроводной сети указаны на дне корпуса. Порт для телефонного аппарата может использоваться для реализации работы со встроенным в роутер клиентом интернет-телефонии по стандарту SIP. После загрузки роутера он автоматически устанавливает связь с сотовым оператором и обеспечивает доступ к интернету по кабельному подключению и беспроводной сети. Заметим, что последняя имеет уникальное имя и по умолчанию защищена паролем, который указан на наклейке на дне устройства.

Для контроля работы и изменения настроек устройства используется традиционный веб-интерфейс. У него есть перевод на несколько языков, включая русский. Встроенная справочная система также локализована. Внешний вид интерфейса мало отличается от ранее рассмотренных мобильных роутеров. В верхней части страницы справа есть пункты выбора языка, вызова справки и выхода. Под ними находятся значки входящих SMS, уровня сигнала сотовой сети, активности по приему и передаче данных, работе беспроводной точки доступа и некоторые другие. Чуть ниже в строке представлены основные ссылки — «Главная», «Статистика», «SMS», «Обновить» и «Настройки».

Huawei E5180

На главной странице, доступной без ввода пароля, приводится информация о текущем подключении к сотовому оператору, включая уровень сигнала и тип сети, длительности соединения, объеме принятых и отправленных в текущем сеансе данных, статус беспроводной точки доступа и число ее клиентов. Здесь же есть кнопка для оперативного отключения связи. К сожалению, данная операция не влияет на соответствующий светодиод на корпусе роутера, что не очень удобно.

Huawei E5180

Страница статистики позволяет оценить общий объем трафика за месяц. В настройках указывается день начала отчетного периода и лимит. Последний служит только для выставления масштаба на графике и предупреждения об установленном пороге в виде изменения цвета графика. Чуть ниже на странице приводится список беспроводных клиентов с указанием их IP- и MAC-адресов, а также сетевых имен и длительности подключения. Индивидуальной статистики трафика по клиентам не ведется.

Huawei E5180

Раздел SMS позволяет читать и отправлять сообщения. Никаких особых настроек здесь нет, сообщения, судя по всему, сохраняются на SIM-карте. Отметим, что русский язык поддерживается, а вот с работой с короткими номерами могут быть проблемы. В частности, сервисный адрес Мегафон 000100 воспринимается не так, как должен.

Страница «Обновить» используется для загрузки новой прошивки в роутер. Поддерживается как автоматическое обновление с серверов компании через интернет, так и установка из локального файла. Однако за все время тестирования мобильных роутеров этого производителя нам ни разу не удалось увидеть эту возможность в действии. Система после проверки сообщала, что «Это последняя версия», а в разделе техподдержки никаких файлов представлено не было.

Раздел «Настройки» имеет собственное подменю из семи пунктов. Здесь есть мастер быстрой настройки, который устанавливает основные параметры устройства — опции подключения к сотовому оператору, а также имя и пароль беспроводной сети.

Huawei E5180

В «Набор номера» находятся параметры профилей мобильных операторов, включение режима роуминга данных, выбор сети и ее типа (автоматически, 2G, 3G или 4G). «Ethernet» в большей степени выполняет справочную функцию, показывая MAC-адрес проводного порта.

Huawei E5180

Есть также опция по его изменению, но смысл этой операции не очень понятен. Возможно, компания рассматривала и вариант использования этого порта в качестве порта WAN, однако в текущей версии прошивки такого режима нет.

Huawei E5180

Роутер имеет возможность создания четырех беспроводных сетей с собственными именами и параметрами защиты. Отметим, что в тестировании мы встретились с тем, что при попытке изменения параметров беспроводной сети, ее максимальная скорость соединения часто падала до 54 Мбит/с. Во время работы она также «скакала» в очень больших пределах, опускаясь даже до 5,5 Мбит/с. При этом реальная производительность между сегментами LAN и WLAN составляла обычно около 20-30 Мбит/с. Подобное поведение наблюдалось и при отключенной передаче данных по сотовой сети. Все это говорит о проблемах в реализации беспроводного контроллера в данном роутере. Конечно, если речь идет о доступе к интернету через сотовую сеть, заметить их будет сложно, но если предполагается интенсивный локальный трафик, стоит обратить на это внимание.

Huawei E5180

В дополнительных настройках беспроводной сети можно включить региональные параметры и выбрать страну, изменить номер канала, ограничить ширину канала до 20 МГц, включить режим изоляции беспроводных клиентов. Также здесь предусмотрен фильтр MAC-адресов клиентов на восемь записей, который может работать в режиме «белого» или «черного» списка. В этой же группе находятся настройки IP-адресов локального сегмента сети — собственный адрес роутера и диапазон адресов, выдаваемых клиентам сервером DHCP.

Huawei E5180

Устройство интересно наличием встроенного клиента SIP и портом для подключения стандартного телефонного аппарата. Это позволяет организовать в офисе не только доступ к интернету, но и телефонию на базе одного устройства. Настройки сервера включают в себя адреса и порты прокси-сервера и сервера регистрации, поддерживается указание и резервного сервера. Аккаунтов SIP, привязанных к одному серверу, может быть несколько. Также в системе предусмотрено создание списков быстрого набора.

Huawei E5180

В разделе «Безопасность» находится страница по управлению PIN-кодом SIM-карты и несколько функций по управлению IP-трафиком. В частности пользователь может отключить встроенный межсетевой экран и настроить правила фильтрации исходящего трафика. В каждой записи здесь указывается локальный адрес клиента, адрес удаленного сервера (только IP), номера портов и протокол. Применить этот вариант фильтра на практике достаточно сложно, поскольку обязательно требуется заполнять все поля и нет возможности указывать доменное имя.

Huawei E5180

Учитывая, что большинство сотовых операторов сегодня не предоставляют реальные («белые») адреса своим клиентам, маловероятно, что настройки трансляции портов, DMZ и UPnP будут востребованы. Кроме того, в сервере DHCP устройства не предусмотрено резервирование адресов клиентов. Присутствующая опция SIP ALG может в некоторых случаях мешать передаче голоса, так что возможно потребуется ее отключить.

Huawei E5180

Системные функции роутера вполне традиционны — изменение пароля администратора, сброс настроек, перезагрузка, диагностика сети (ping и trace). Есть также пункты для настройки часов по протоколу SNMP (правда сервер неизвестен и нет выбора временной зоны) и отключения светодиода под крышкой. Журнала событий в устройстве не предусмотрено, но есть страница с информацией о роутере, включая название модели, версию прошивки, MAC-адрес, IMEI/IMSI и IP-адрес порта WAN.

Huawei E5180

В целом можно считать данную модель устройством начального уровня, которая не балует пользователя широким набором возможностей. Впрочем, в данном классе этого обычно и не требуется. Жаль, что нет возможности использования кабельного подключения к интернету, это могло бы существенно повысить привлекательность устройства. А наличие порта USB и соответствующих ему функций (общие папки на накопителях, сетевые принтеры) характерно для моделей более высокого уровня.

Тестирование

Учитывая возможности рассматриваемого устройства, пожалуй, основным вопросом к нему будет скорость передачи данных в сотовых сетях. К сожалению, этот параметр существенно зависит как от качества покрытия в требуемом месте, как и от текущей нагрузки на сеть оператора. Например, днем в будни сложно рассчитывать на высокие показатели.

Тестирование данного параметра мы проводили с использованием SIM-карты московского Мегафона. Никаких сложностей по подключению к сети мы не встретили. К стабильности связи также не было никаких замечаний, в том числе при длительной работе с интенсивной нагрузкой. Утром в выходной, когда сеть была нагружена не очень сильно, нам удалось получить скорости на уровне 44-60 Мбит/с и выше для подключенного по кабелю клиента.

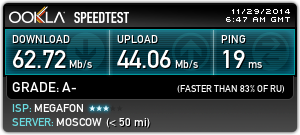

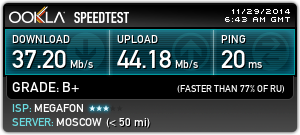

Скорость работы Huawei E5180 по LAN   Скорость работы Huawei E5180 по Wi-Fi

Если же использовать Wi-Fi, то производительность будет немного меньше. Аналогичные тесты, проведенные вечером в пятницу, показывают снижение скорости загрузки до уровня 15 Мбит/с. В качестве эмуляции сложных условий приема мы установили роутер внутри металлического корпуса компьютера в дальней от окна стены комнате. Скорость работы с сотовой сетью ожидаемо снизилась в полтора-два раза, но никаких проблем с надежностью связи не было.

Как мы говорили выше, беспроводной контроллер в данной модели явно имеет какие-то проблемы в реализации заложенных в аппаратуру возможностей, что было подтверждено тестами с несколькими клиентами в разных сценариях. Так что проводить отдельное исследование этого вопроса особого смысла нет. Скажем только, что можно рассчитывать на скорости на уровне 20-30 Мбит/с между сегментами LAN и WLAN.

Тестирование работы VoIP проводилось с парой аккаунтов оператора Sipnet. Встроенный в роутер клиент вел себя непредсказуемо. Регистрация проходила всегда, однако реальная связь обычно не работала. При отсутствии какой-либо документации и диагностики, определить причину проблем было невозможно. Мы пробовали несколько клиентов для ПК и мобильных устройств, но наладить надежное сообщение не получилось. При этом никаких проблем в использовании стороннего SIP-клиента на подключенном к интернету через роутер устройстве не было.

Выводы

Huawei E5180 произвел неоднозначное впечатление. Устройство имеет компактный корпус, интересный нестандартный дизайн с красивой голубой подсветкой, а также поддержку сетей четвертого поколения без привязки к оператору. Для подключения клиентов может использоваться один проводной порт и встроенная беспроводная точка доступа. Производитель говорит и о возможности использования данной модели для реализации интернет-телефонии.

Тестирование показало, что в роли беспроводного роутера для обеспечения комфортной работы нескольких устройств локальной сети модель подходит не очень хорошо, поскольку беспроводной контроллер не обеспечивает скорость работы согласно своим техническим характеристикам. Однако больше нареканий вызывает встроенное программное обеспечение, которое не имеет достаточных средств для диагностики соединения, журнала и других аналогичных опций. Фактически это означает, что или устройство сразу заработает, или разобраться с возможными проблемами будет невозможно. Встроенный SIP-клиент также оказался неработоспособным. Формально эти проблемы могут устранены обновлениями прошивки, но Huawei, к сожалению, очень редко уделяет внимание этому вопросу.

С другой стороны, если говорить непосредственно об основной задаче — подключению к интернету через сети сотовых операторов, то с этим роутер справляется отлично, обеспечивая стабильную и быструю (в случае работы с 4G) связь. Так что если рассматривать его именно для данного сценария использования, то здесь все не так уж и плохо.

Устройство недавно появилось на локальном рынке. Стоимость модели на момент написания статьи составляла около 6000 рублей, что немало. Существенно более доступные устройства обычно предлагаются самими сотовыми операторами и имеют блокировку на использование только собственных SIM-карт оператора. Следом идут компактные мобильные модели со встроенными аккумуляторами, что потенциально может помочь найти более удачное с точки зрения приема сигнала место. Ну а рассчитанные на стационарное использование модели для сетей четвертого поколения сегодня действительно предлагаются по стоимости от пяти тысяч рублей. Если от решения требуется гибкость и универсальность, то использование роутера с внешним USB-модемом может быть существенно интереснее и удобнее. Да и по стоимости этот вариант достаточно привлекателен, особенно если модем уже был приобретен. В этих условиях Huawei E5180 будет сложно найти себе место на рынке.
